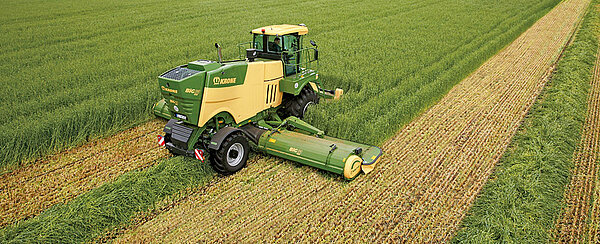

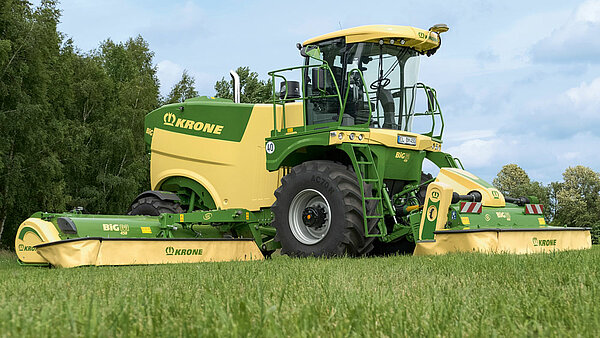

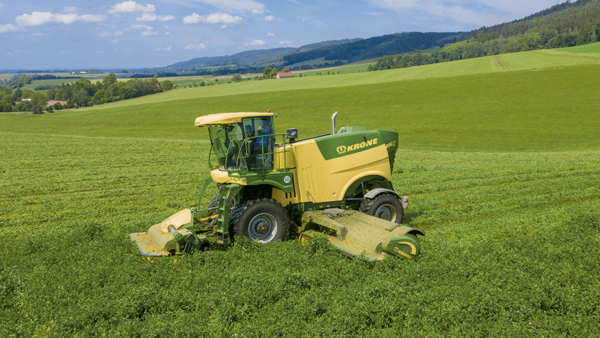

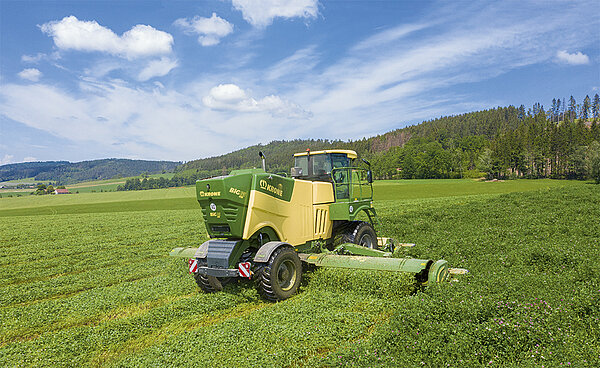

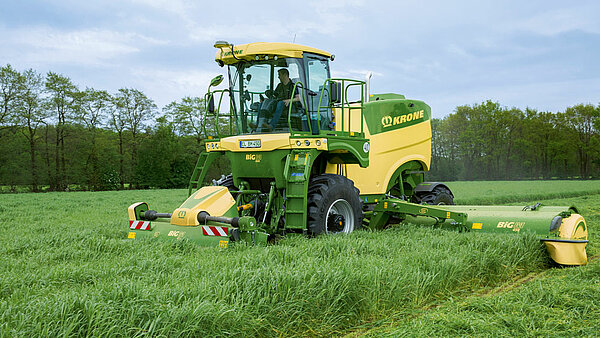

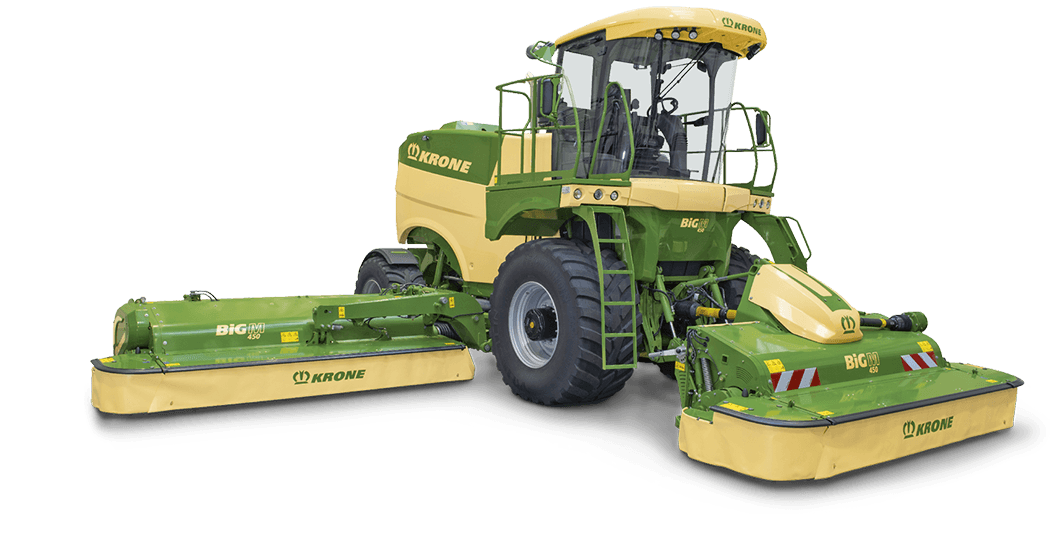

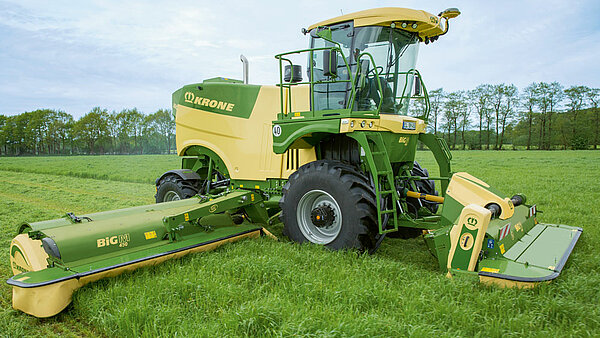

BiG M 450

Высокопроизводительная самоходная косилка-плющилка

• „Мощный и экономный двигатель Liebherr 449 л.с.
• „Большая рабочая ширина захвата 9,90 м для высочайшей эффективности
• Плющилка со стальными зубьями или вальцами (из резины или стали)
• Косилочный брус Heavy Duty с защитой от посторонних предметов SafeCut
• Гидравлическая регулируемая ходовая часть для увеличения дорожного просвета
• KRONE GPS Guidance и SectionControl для максимальной эффективности и высочайшего комфорта

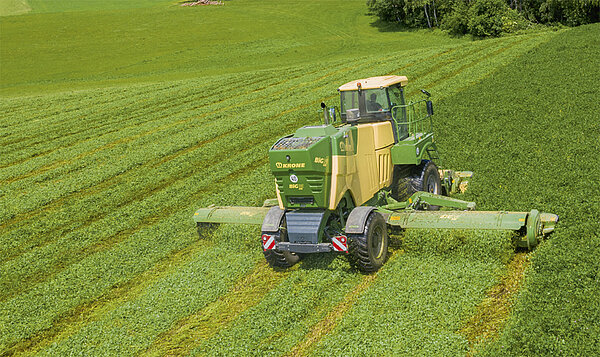

Компания KRONE сделала еще более профессиональной общую концепцию самоходных косилок благодаря новой
модели BiG M 450. На больших или малых площадях, на равнинах и склонах, а также при тяжелых почвенных условиях, благодаря большой ширине захвата и маневренности, а также колоссальному запасу мощности и оптимальному распределению веса BiG M 450 имеет лучшую в мире оснастку для любой цели применения.

• „Оптимальное распределение веса для работы без вреда дернине
• Неординарная маневренность благодаря наипрофессиональнейшей общей концепции
• Опция – соединение валков
• Низкий центр тяжести для устойчивости в движении

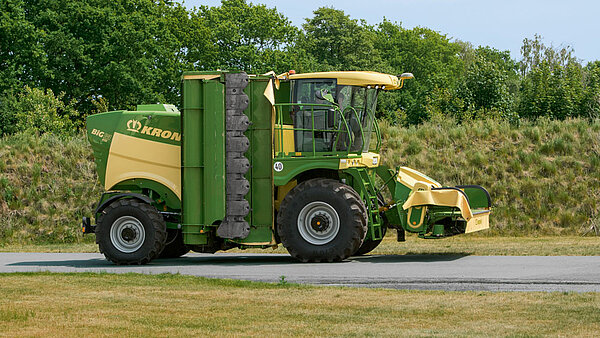

• По дороге на скорости 40 км/час
• Лучший обзор и минимальное время для подготовки

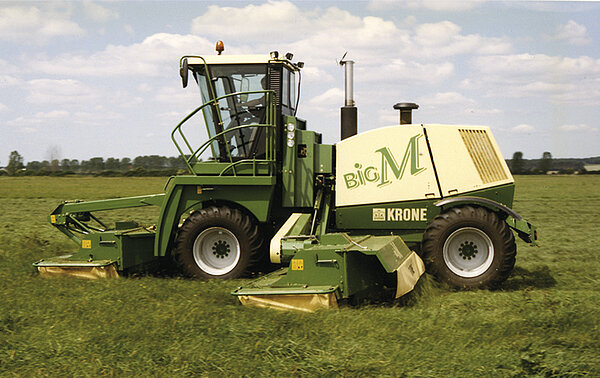

Премьера в 1996 году: 20 мая 1996 года общественности впервые была представлена модель BiG M. Благодаря проверенным косилочным брусьям EasyCut ее ширина захвата достигала тогда 9,1 м. Двигатель первой косилки BiG M был мощностью 300 л.с.

Быстро и надежно: Как в поле со скоростью до 25 км/час, так и на дороге – до 40 км/час при пониженных оборотах двигателя до 1250 об/мин на BiG M 450 ехать комфортно. За это отвечает гидропневматическое подрессоривание обеих осей. В результате опускания ходовой части до 15 см транспортная высота остается ниже четырех метров.

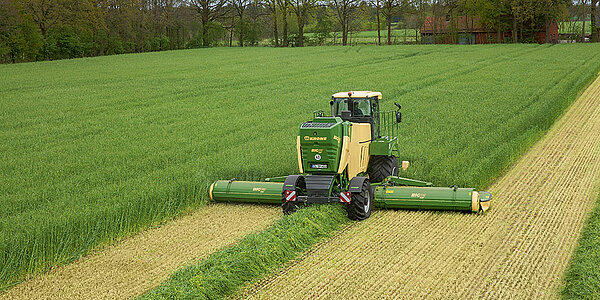

Из трех в один: С помощью закрытых с двух сторон щитков для укладки валков скошенная боковыми косилками масса направляется шнеками к центру и укладывается в один валок. Для обкашивания можно работать только на краю территории с закрытым с одной стороны щитком. Это обеспечивает значительный рост производительности всего последующего шлейфа кормозаготовительных машин.

Большая, но маневренная: Благодаря приводу посредством колесных гидромоторов с углом поворота свыше 50° BiG M обладает чрезвычайной маневренностью. Ее эффективно использовать даже на небольших площадях. Превосходное распределение веса от фронтальной части до задней (от 64 до 36 %) обеспечивает хорошую работу косилки даже в тяжелых почвенных условиях.

BiG M 450: На Агритехнике 2017 года компания KRONE впервые представляла общественности уже пятое поколение BiG M. Рабочая ширина захвата всей модифицированной плющилки составляет тем временем 9,90 м. Новый 6-цилиндровый двигатель с системой автоматического управления двигателем PowerSplit от Liebherr имеет мощность 449 л.с. и располагает тем самым достаточным запасом мощности

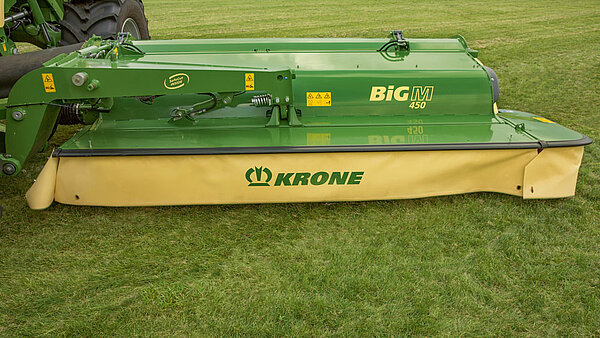

• „Прямой привод косилочных секций посредством мощных приводных ремней и карданных валов
• „Бесступенчатая регулировка высоты скашивания с помощью гидравлических цилиндров
• „«Опция – автоматическая боковая регулировка фронтальной косилки зависимая от поворота руля»
• „Навеска по центру тяжести DuoGrip для боковых косилок

Прямой привод косилочных секций посредством мощных приводных ремней и карданных валов „ Бесступенчатая регулировка высоты скашивания с помощью гидравлических цилиндров „ «Опция – автоматическая боковая регулировка фронтальной косилки зависимая от поворота руля» „ Навеска по центру тяжести DuoGrip для боковых косилок

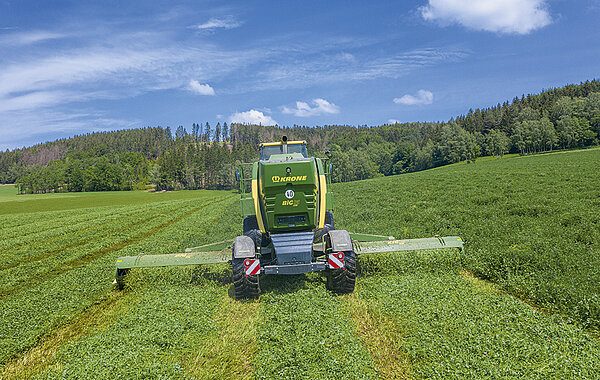

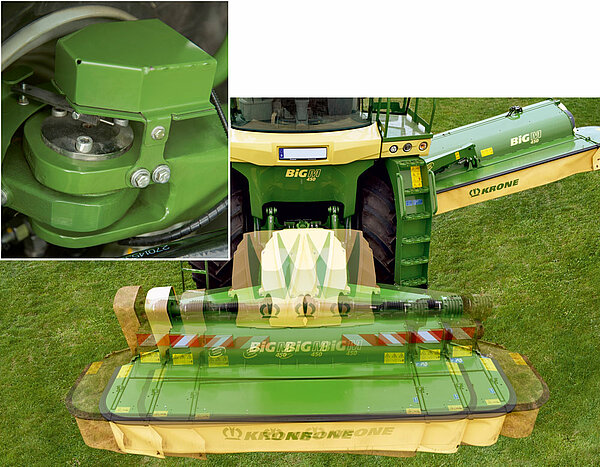

Повороты и склоны без полос: В дополнительной комплектации фронтальная косилка может автоматически уводиться в сторону. С помощью датчиков определяется угол поворота и косилка в зависимости от угла поворота колес перемещается гидравлически влево или вправо. Таким образом на крутых поворотах, а также при работе на склонах не образовываются полосы.

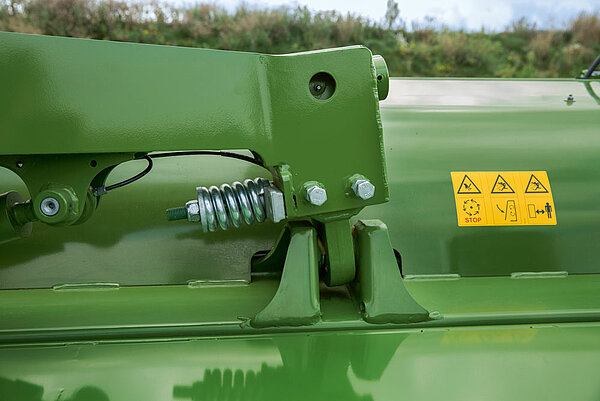

Безопасный объезд препятствия: Серийная защита от наезда обеспечивает отклонение боковых косилок назад и вверх при контакте с препятствиями. После преодоления препятствия косилка автоматически возвращается в свое исходное положение.

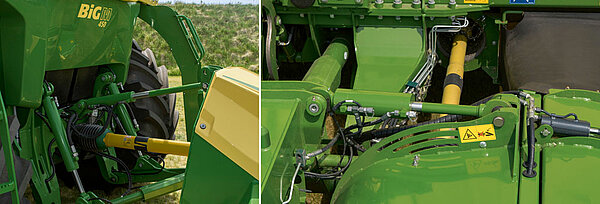

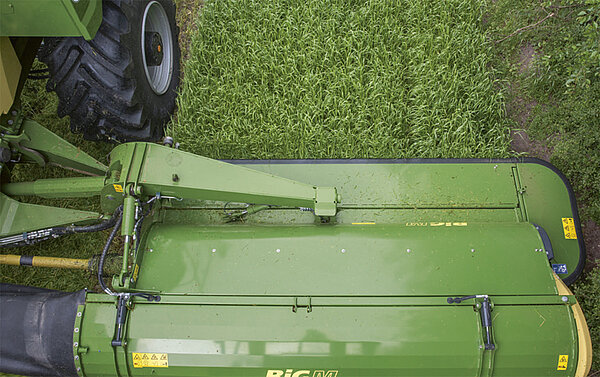

DuoGrip: Боковые косилки навешены по центру тяжести несущие посредством шаровыми тягами. Это обеспечивает неизменное равномерное давление прижима по всей ширине захвата. Две параллельные тяги принимают на себя боковые усилия. Большой диапазон маятникового движения позволяет равномерный и чистый срез на склоне, а также в канавах и на откосах.

Удобная регулировка: Давления прижима, а также высота скашивания фронтальной и боковых косилок регулируются гидравлически из кабины. Кроме того, можно сохранять две высоты скашивания и давления прижима, а при необходимости вызывать джойстиком.

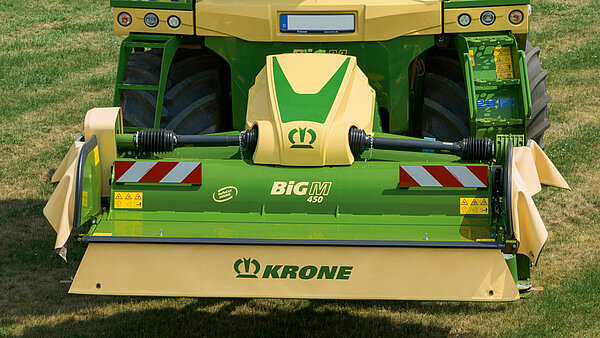

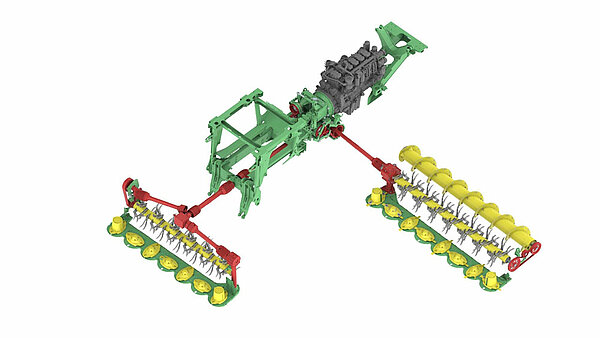

Прямой силовой поток: Усилие в BiG M 450 передается напрямую и с высоким КПД от двигателя на три режущих аппарата. Распределительный редуктор находится непосредственно перед мощным, продольно расположенным двигателем. От него усилие ремнями и карданными валами направляется на отдельные режущие аппараты.

• „Заваренный вкруговую косилочный брус со смазкой на весь срок службы для тяжелых условий эксплуатации
• „Предохранительное срезное устройство SafeCut для каждого отдельного косилочного диска
• „Планетарный привод для плавного изменения сил в брусе
• „Система SmartCut для качества среза
• „Повышенная защита от износа

На BiG M 450 применяются дисковые косилки проверенной серии EasyCut с чрезвычайно прочной моделью косилочного бруса, предназначенного для тяжелых условий эксплуатации. Усилие направляется сзади через редуктор в косилочный брус, большими шестернями. KRONE SmartCut обеспечивает превосходное качество среза
посредством большого перекрытия вращающихся в разные стороны косилочных дисков. Система SafeCut защищает от повреждений посторонними предметами.

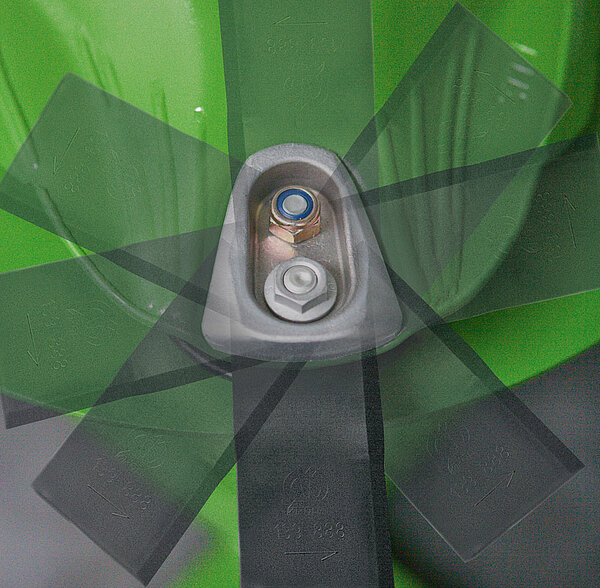

Минимальный износ: Ножи свободно поворачиваются на 360°, и могут отклоняться от вероятных препятствий. Прочное покрытие на ножевых дисках дополнительно защищает от износа.

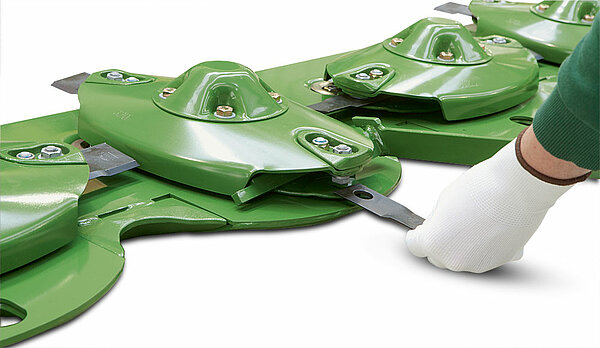

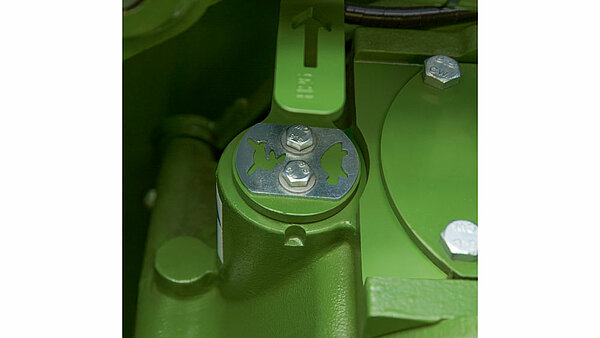

Быстрая замена ножей: Ножи меняются за считанные секунды просто с помощью ключа для ножей, входящего в объем поставки.

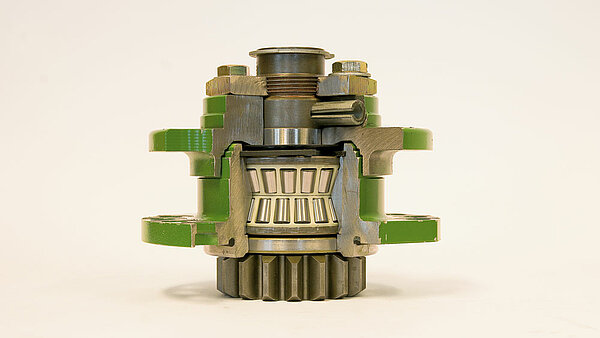

SafeCut: Каждый косилочный диск косилочного бруса имеет индивидуальную защиту. При столкновении с посторонними предметами удар направляется в защитный штифт, которые вследствие этого срезается. Затем косилочный диск выходит самостоятельно по резьбе на приводном валу на 15 мм вверх из опасной рабочей зоны соседних ножей.

Широкие полозья: Благодаря широким полозьям косилочного бруса сводится к минимуму давление прижима, что не наносит вреда луговой дернине. К тому же, это защищает косилочный брус от возможных повреждений. В качестве опции возможна модель с полозьями для высокого скашивания, рекомендуемая для каменистых почв.

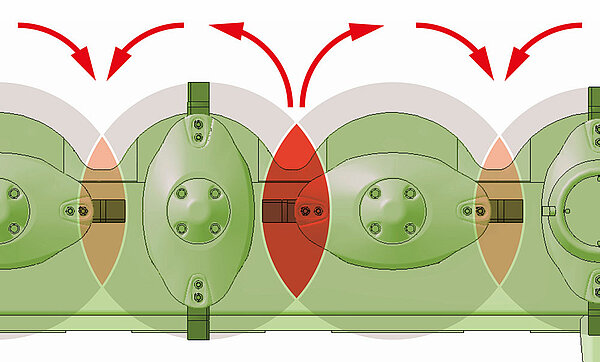

Скашивание без прокосов со SmartCut: Так как косилочные диски вращаются как назад, так и вперед, против направления движения, для чистого скашивания должно быть соответствующее перекрытие траекторий ножей. По это причине перекрытие ножей между расходящимися дисками больше, что идеально для скашивания без полос молодого корма на легких культурах. Большее расстояние между вращающимися назад ножами способствует прохождению большего количества кормовой массы.

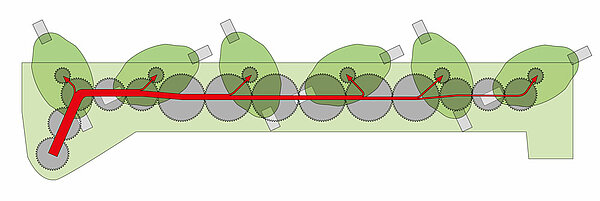

Планетарный привод: Планетарный привод KRONE обеспечивает плавность хода и меньший износ благодаря низким скоростям вращения больших цилиндрических шестерен. Смещенные вперед косилочные диски также способствуют чистому срезу.

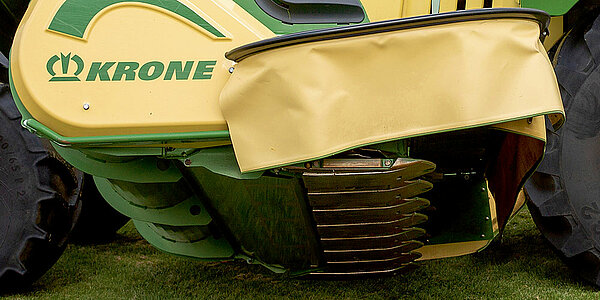

• „Высокопроизводительная плющилка для стебельчатых культур
• „Плющение кормовой массы на полной ширине захвата
• „V-образные стальные битеры для интенсивного и щадящего плющения
• Бесступенчатая регулировка интенсивности измельчения

Плющилка KRONE CV обеспечивает быстрое и равномерное высыхание корма при высокой производительности. Интенсивность плющилок просто регулируется путем установки двух различных скоростей вращения (700 или 1000 об/мин), а также расстояния от них до рифленого щитка без инструментов.

Регулировка частоты вращения: На боковом входном редукторе регулируется число оборотов 700 или 1000 об/мин без применения инструментов. Таким образом, интенсивность плющения скошенной массы может просто и быстро адаптироваться к соответствующим требованиям.

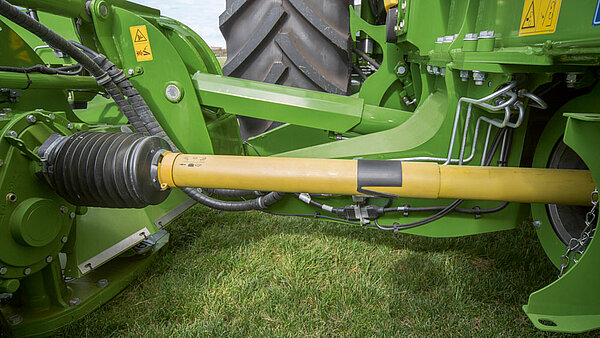

Боковой привод: Боковые косилки BiG M 450 теперь приводятся в действие карданными валами. Перенос привода на сторону имеет многие преимущества: плющилки состоят из одной секции и работают по всей ширине захвата. Благодаря отсутствию центрального редуктора, ранее расположенного по центру, между косилочными брусьями и плющилками появилось свободное пространство. Это дает возможность для повышения производительности при более низком энергопотреблении.

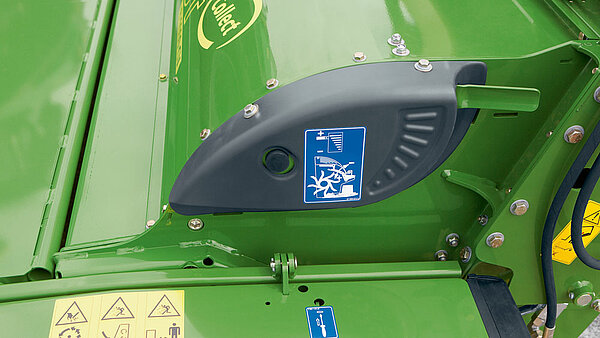

Бесступенчатая регулировка: С помощью рычага можно вручную регулировать расстояние между рифленым щитком и битерами. Чем меньше расстояние до битеров, тем интенсивнее обработка скошенной массы.

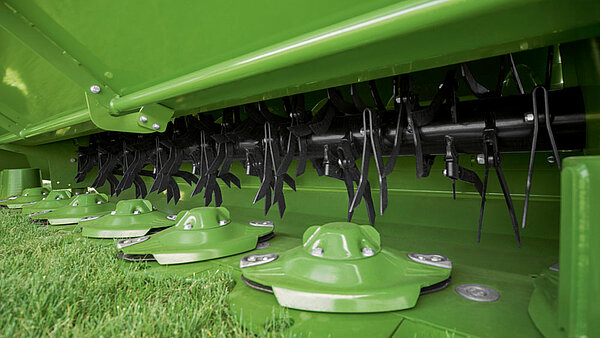

Плющилка с V-образными битерами: V-образные стальные битеры очень большой плющилки диаметром 64 см направляют кормовую массу через рифленый щиток с регулировкой высоты и плющат таким образом наружный слой растений. Закаленные с агрессивным углом захвата стальные битеры работают с высокой интенсивностью по полной ширине захвата косилочного бруса и являются крайне эффективными.

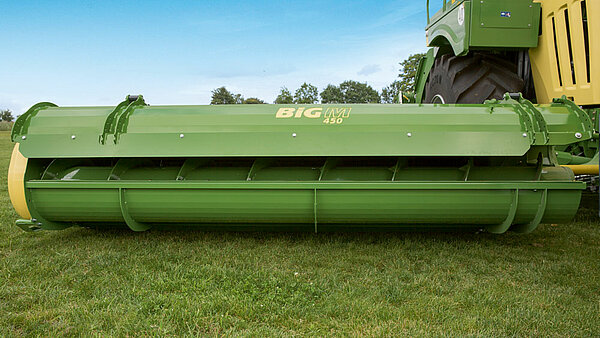

• „Под заказ оснащается стальными или резиновыми вальцами
• „Гилравлическая регулировка интенсивности плющилки
• „Плющение по всей ширине захвата 9,90 м

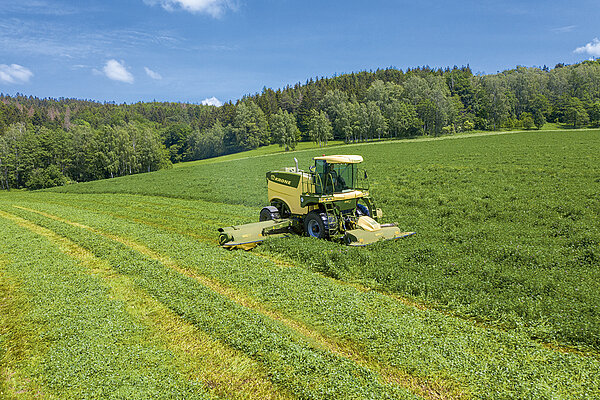

Для интенсивного и одновременно бережного плющения листовых кормов, таких как клевер или люцерна особенно подходят вальцовые плющилки KRONE. В зависимости от условий эксплуатации в распоряжении на выбор имеются соответствующие прорезиненные или стальные вальцы (M-Rolls), ускоряющие процесс сушки корма.

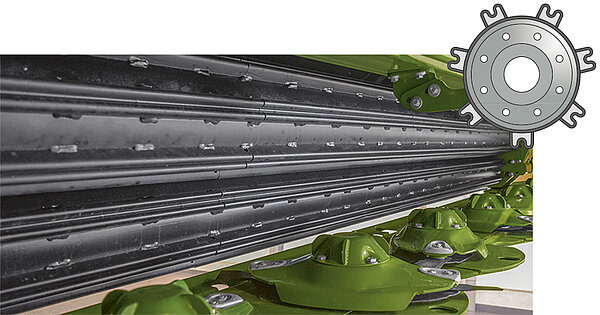

Бережная обработка: Поскольку верхний и нижний вальцы приводятся в движение отдельно, контакт между ними не требуется. Это обеспечивает чрезвычайно плавный ход и предотвращает слишком интенсивное плющение («over-crimping») корма. К тому же верхний валец при контакте с посторонними предметами может отклоняться вверх. Таким образом можно предотвратить повреждение вальцов и приводного механизма.

На пользу качества корма: С помощью вальцов M-Rolls сушка происходит до 12 % быстрее. Благодаря более короткому времени нахождения на поле значительно снижаются потери на дыхание. Кроме того, поскольку урожай не раздавливается, потери питательных веществ значительно уменьшаются. Это приводит к повышению ценности корма, что положительно сказывается на производительности животных в животноводческом помещении.

С высокой частотой вращения: Привод верхнего и нижнего вальцов производится посредством прочного редуктора. Вальцовые плющилки вращаются со скоростью до 950 об/мин и обеспечи- вают высокое качество корма за счет основательного плющения.

Удобная регулировка: Расстояние между вальцами может регулироваться из кабины в трех положениях. Это позволяет быстро и комфортно адаптировать на все изменения условий эксплуатации. Это обеспечивает интенсивный и равномерный излом стеблей, а также бережную обработку листьев.

Сталь для экстремальных случаев: Стальные вальцовые плющилки отличаются высокой прочностью и устойчивостью. В экстремальных условиях эксплуатации вальцы M-Rolls обеспечивают длительный срок службы. Их специальный M-профиль обеспечивает оптимальную обработку имеющихся объемов массы при высокой пропускной способности BiG M за счет интенсивного излома стеблей.

Бережное плющение резиной: V-образные прорезиненные вальцы имеют большой диаметр 25 см. Таким образом можно интенсивно и без потери листьев обрабатывать большие объемы урожая.

• „Щитки шнеков легко управляются нажатием клавиши
• „Щадящая транспортировка кормовой массы через шнеки
• „Минимальное загрязнение кормовой массы в результате минимального контакта с почвой
• Облегчение работы для последующих машин

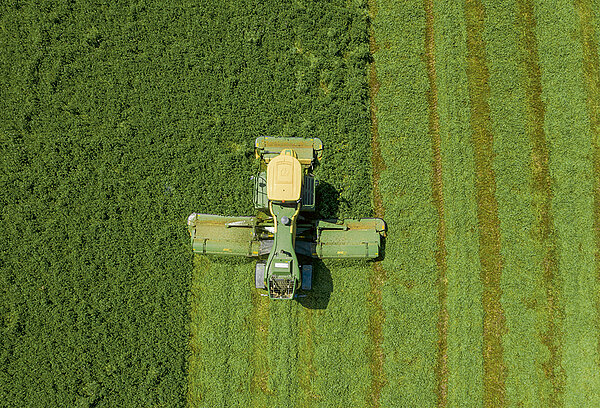

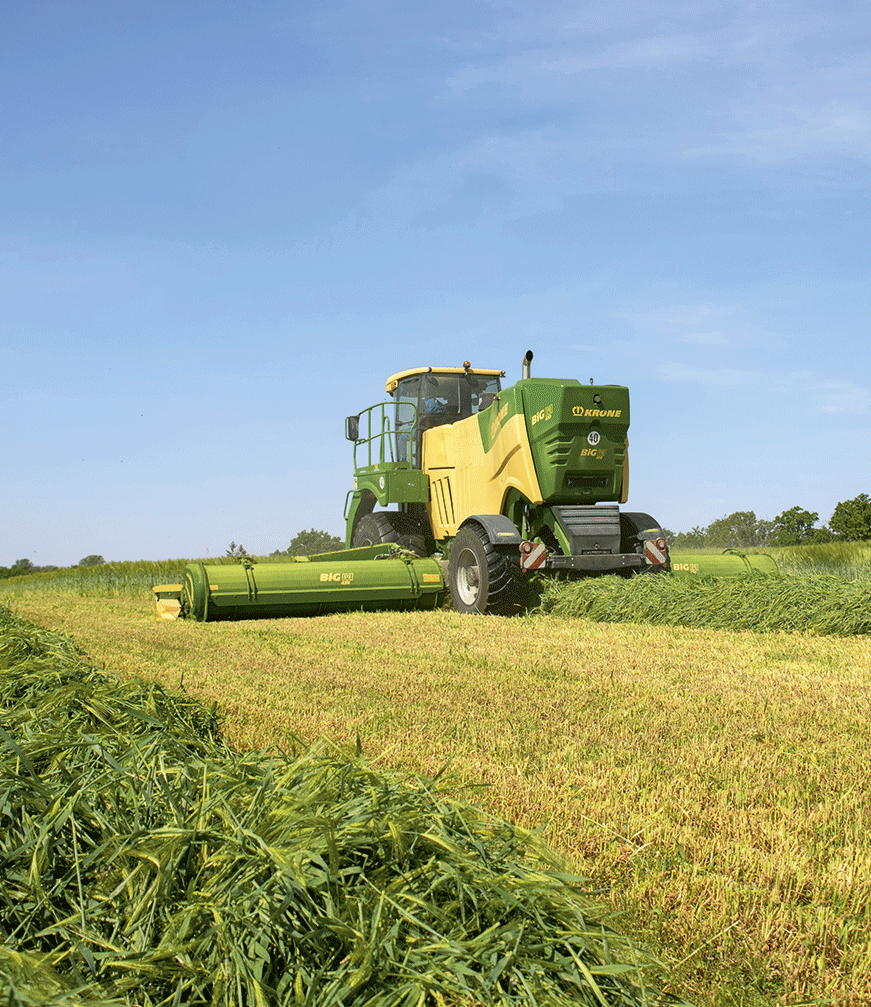

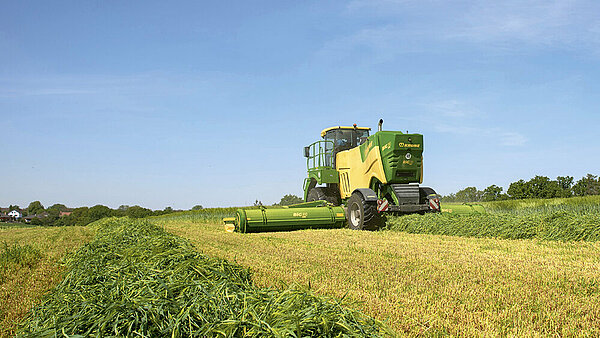

Скашивание, плющение и укладка в один валок – эти три операции BiG M 450 в дополнительной комплектации выполняет за одну рабочую операцию. Для этого интегрированные в боковые косилки шнеки укладывают кормовую массу без соприкосновения с землей на валок фронтальной косилки. Это обеспечивает
минимальное загрязнение корма и к тому же значительно снижает трудоемкость цепочки кормоуборочной техники.

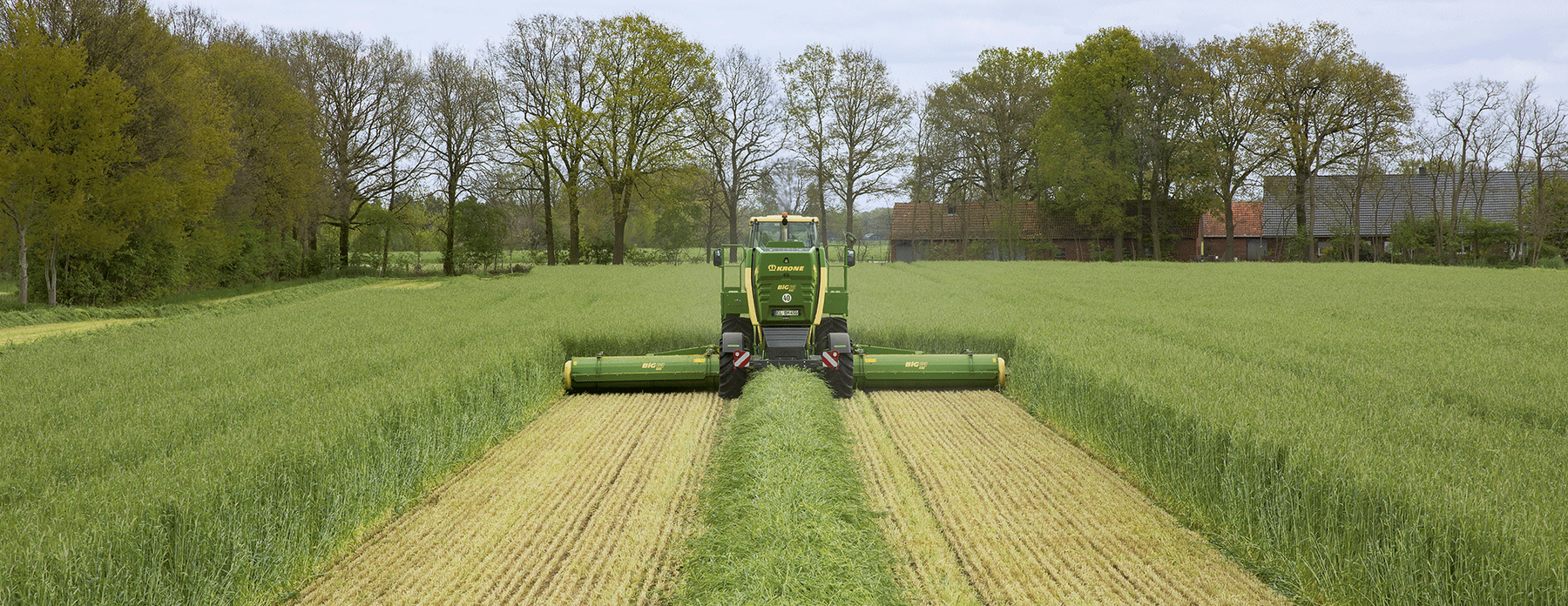

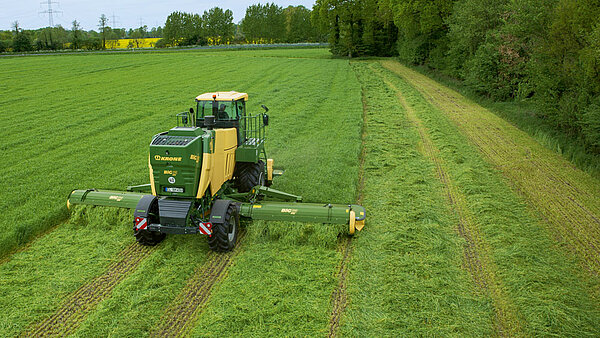

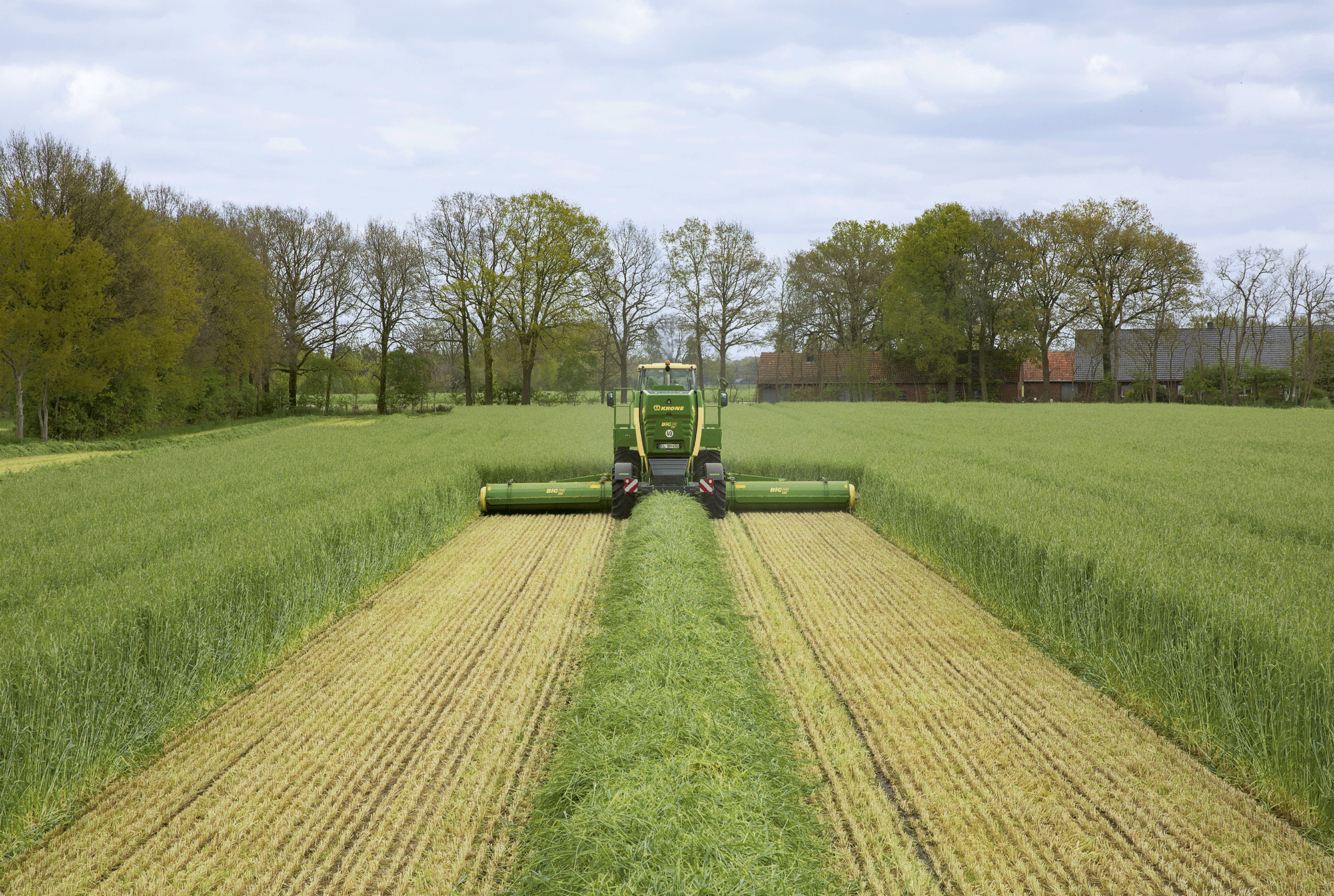

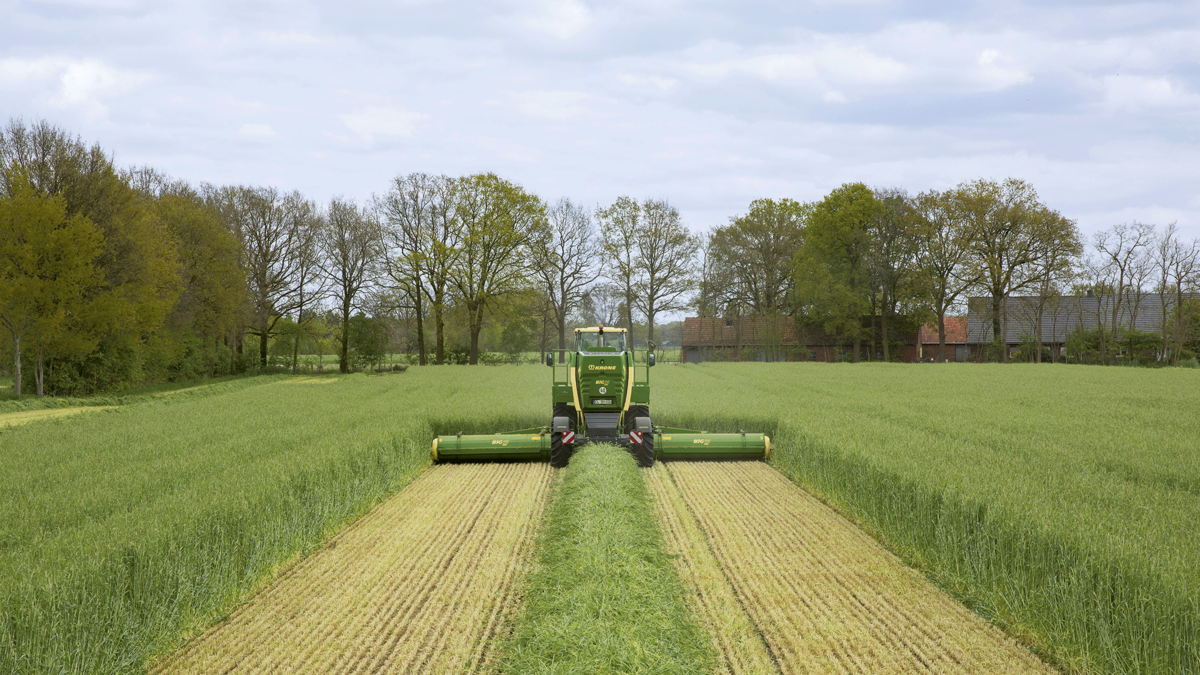

Укладка в валок: При закрытых с обеих сторон щитках для укладки в валок скошенная масса шнеками обеих задненавесных косилок направляется прямо к центру, и там укладывается на валок фронтальной косилки. В результате этого значительно снижаются потери и загрязнение кормовой массы и к тому же экономится один рабочий проход для образования валка.

Укладка на часть ширины захвата: При открытом с одной стороны щитке для укладки валков BiG M 450 укладывает скошенную массу только с одной стороны. После проезда в обе стороны скошенный на рабочей ширине захвата 19,80 м корм укладывается на ширине до 13,00 м. Затем, уложенный таким образом корм может удобно за один рабочий проход собираться в один валок. Это позволяет превосходно использовать следующие машины.

Укладка по всей ширине: При открытом щитке для укладки в валок скошенный корм разбрасывают косилки вращающимися шнеками и укладывают по всей ширине кошения. Корм может таким образом высушиваться равномерно и быстро, экономится рабочая операция вспушивания.

Продумано: Благодаря широко открывающимся щиткам шнеков кормовую массу можно укладывать равномерным и пушистым шлейфом. BiG M 450 запоминает настройки щитков и воссоздает положение после очередного раскладывания. Шнеки имеют теперь на 20% больше витков. Таким образом, улучшается пропускная способность и к тому же это способствует более щадящей транспортировке кормовой массы.

Обслуживание нажатием кнопки: Щитки для укладки валков удобно открываются и закрываются из кабины. С помощью нажатия на клавишу скошенная масса может распределяться широко или направляться к центру и укладывать на валок фронтальной косилки.

• „Бесступенчатый привод ходовой части посредством колесных гидромоторов
• „Пониженное до 1250 об/мин число оборотов двигателя в дорожном режиме уменьшает расход топлива и обеспечивает высокую плавность хода.
• „Высокий комфорт движения в результате гидропневматически подрессоренным осям
• „Регулируемые по высоте оси для оптимального дорожного просвета

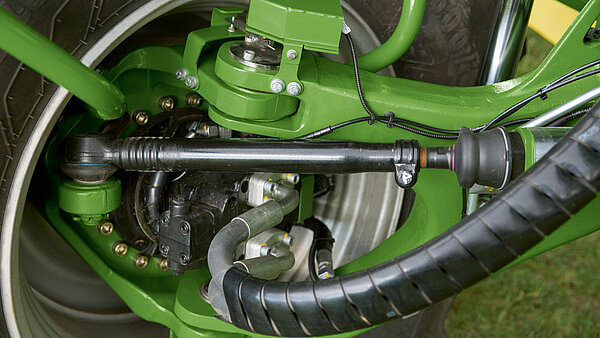

С помощью бесступенчатого привода ходовой части посредством колесных гидромоторов BiG M 450 является маневренной машиной с очень удобным управлением. За высочайший комфорт отвечают гидропневматические
амотризаторные оси. Они к тому же регулируются по высоте гидравлической системой и предоставляют такой необходимый дорожный просвет в поле и небольшую транспортную высоту на дороге.

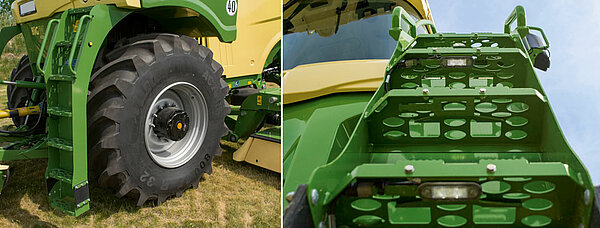

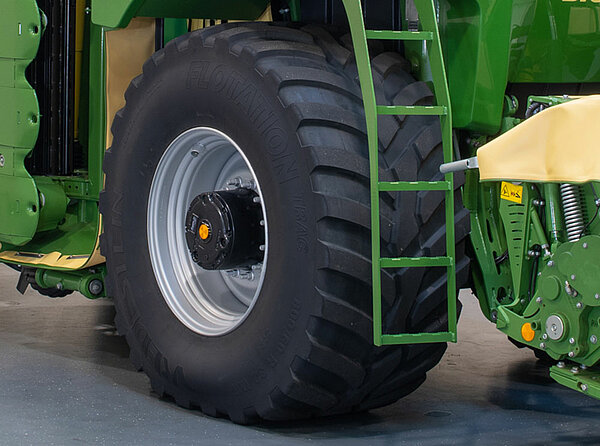

Шины: В стандартном исполнени BiG M 450 оснащен шинами с крупным рисунком протектора размера 800/65 R 32 на передней оси и 600/65 R 28 - на задней оси. Это придает косилке необходимое сцепление и в то же время сохраняет луговую дернину. В качестве опции устанавливаются шины для работы на кормовых угодьях Flotation Trac от Vredestein размеров 800/60 R 32 (спереди) и 600/60 R 30,5 (сзади). Эти шины чрезвычайно хорошо сохраняют дернину.

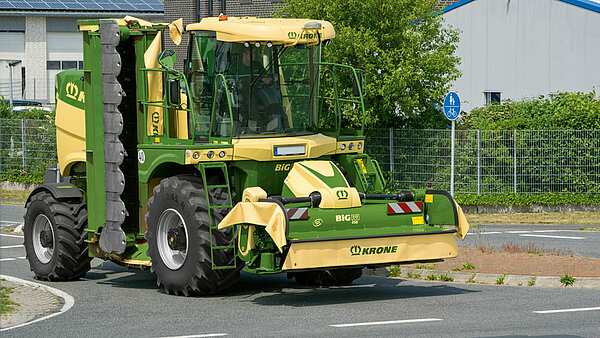

В дорожном режиме: В дорожном режиме возможна скорость 40 км/час при оборотах двигателя 1250 об/мин. При этом частота оборотов автоматически подстраивается под скорость и нагрузку. Так частота оборотов двигателя, например, на светофорах и примыканиях дорог, опускается, так что значительно снижается расход топлива и снимается нагрузка как с двигателя, так и с привода.

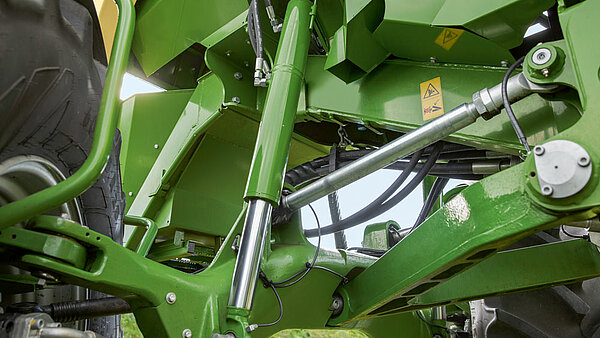

Высокая комфортабельность езды: Передняя и задняя ось BiG M 450 регулируются по высоте гидравлической системой и к тому же имеют гидропневматическое амортизирование. Это обеспечивает максимальный комфорт езды как в поле, так и на дороге. Опускание ходового механизма заботится кроме того о том, чтобы транспортная высота в дорожном режиме находилась ниже 4 м.

Большое пространство под косилкой: Благодаря концепции привода посредством колесных гидромоторов на BiG M нет низких осей. К тому же ходовой механизм в полевом режиме автоматически поднимается гидравлическими цилиндрами на 15 см. Это создает для косилки особенно высокий проход для больших количеств кормовой массы.

Маневренные и износоустойчивые: Гидравлический привод колес делает BiG M 450 чрезвычайно маневренным и тем самым пригодным для малых площадей. Каждое колесо приводится в действие аксиально-поршневым гидромотором посредством планетарного редуктора. В отличие от стандартных карданных приводов привод колес меньше подвержен износу.

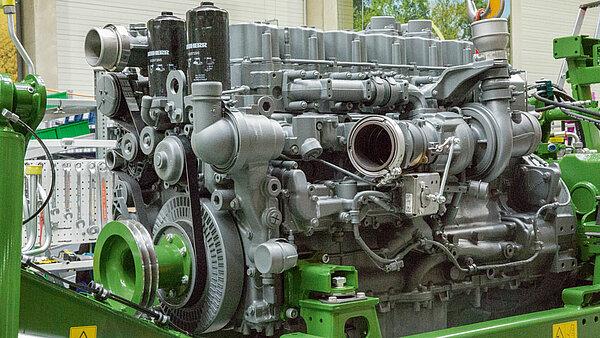

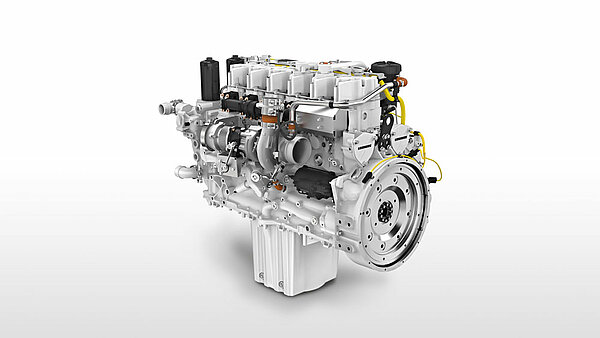

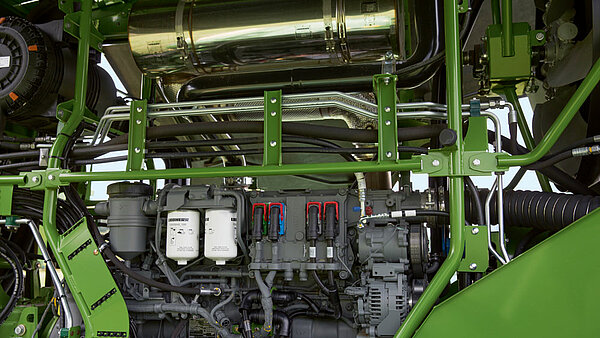

• 6-цилиндровый двигатель Liebherr мощностью 449 л.с. соответствует норме токсичности ОГ ступени V
• „Интервал техобслуживания: 1000 часов работы или ежегодно
• „Очень экономно – благодаря управлению двигателем PowerSplit
• „Высокая плавность хода благодаря опоре на сайлент-блоках
• „Большой радиатор с пассивным ротором для оптимальной температуры

449 сильный двигатель Liebherr с помощью автоматического управления всегда предоставляет для BiG M 450 такой уровень мощности, который необходим именно в данный момент. Это снижает расход топлива на менее урожайных площадях. Вновь разработанная защита от предельной нагрузки контролирует обороты двигателя и
предотвращает скорость езды при сильной нагрузке. Спокойному ходу двигателя на полной мощности способствует опора на сайлент-блоки.

Оптимальное размещение: Центральное расположение приводного механизма между передней и задней осью оптимально по нескольким причинам: короткие пути механизма привода к режущим аппаратам, идеальное распределение массы, 64 % на переднюю ось и 36 % на заднюю ось и низко расположенный центр тяжести.

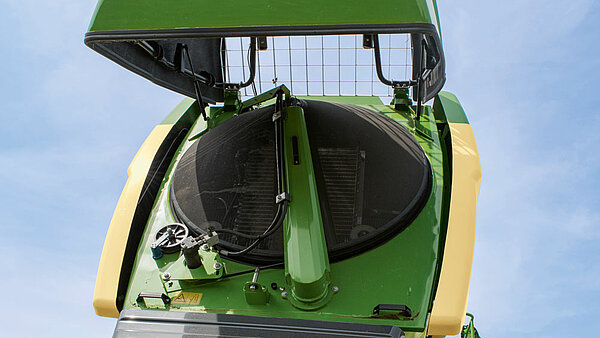

Активная чистка радиатора: Самоходная косилка-плющилка BiG M оснащена активной очисткой радиатора. Ротационный мелкоячеистый сетчатый фильтр не позволяет посторонним предметам попадать в радиатор. При каждом обороте поверхность очищается вытяжным вентилятором. Радиатор большого размера постоянно обеспечивает оптимальную рабочую температуру двигателя.

Оптимальное использование: Новая разработка – регулировка предельной нагрузки позволяет эффективно использовать машину. Когда достигается определенный диапазон оборотов двигателя, автоматически снижается скорость езды. Таким образом в любой момент обеспечивается превосходный результат скашивания.

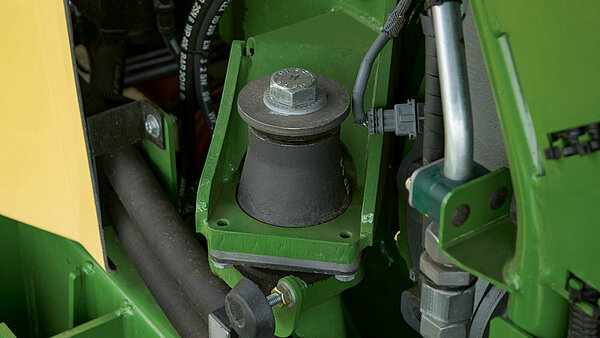

Плавный ход: Двигатель и приводной узел расположены на сайлент-блоках. Это улучшает плавность хода и приводит к снижению шумообразования.

Сила по мере необходимости: Система управления двигателем KRONE PowerSplit контролирует обороты двигателя. Она запускается при 1650 об/мин в эко-режиме и достигает в нем 354 л.с. При соответствующей требуемой мощности двигатель переходит в режим «М», где развивает мощность 449 л.с. При чрезмерной нагрузке включается защита от предельной нагрузки. Автоматическая регулировка допустимой мощности способствует значительному снижению расхода топлива.

Чистое сгорание: Установленный на BiG M 450 двигатель Liebherr соответствует норме токсичности ОГ V степени. За чистое сгорание отвечает технология SCR (избирательная каталитическая нейтрализация ОГ). С ее помощью в выхлопной системе перед катализатором впрыскивается мочевина, которая преобразовывает в безвредный азот и воду, образовавшиеся при сгорании оксиды азота. В распоряжении имеется 780 л дизельного топлива и 80 л мочевины, чтобы преодолевать самые долгие рабочие дни без перерывов.

• „Большие стекла для превосходного кругового обзора
• „Высочайший комфорт сиденья и управления
• „8" или 12" терминал управления с цветным дисплеем и сенсорной функцией
• „Опциональный светодиодный пакет для максимально возможного освещения
• „Современные подлокотники с многофункциональным джойстиком

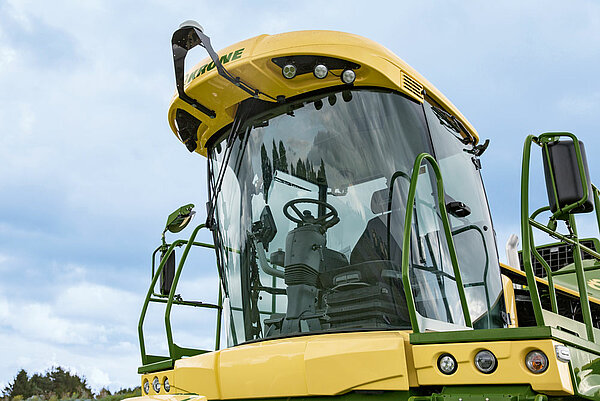

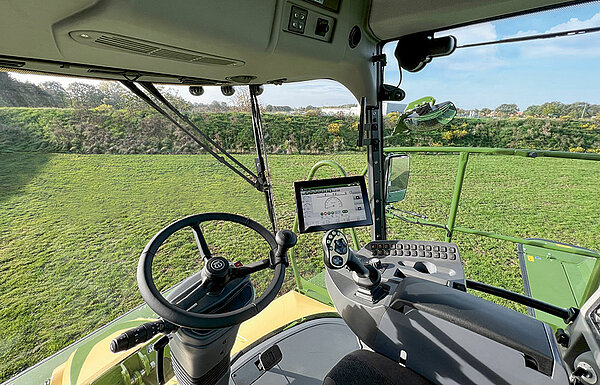

Просторная, малошумная кабина SilentSpace располагается на гидравлических опорах, сконструирована в соответствии с учетом эргономики. В серийную комплектацию входят кроме прочего терминал управления с сенсорным экраном 8 или 12 дюймов высокого разрешения для контроля и регулировки машины, интегрированный в подлокотник мультифункциональный джойстик, автоматическая система кондиционирования
воздуха, электрический холодильник. Для получения дополнительного комфорта можно заказать, например, светодиодный пакет или комфортное сиденье класса премиум.

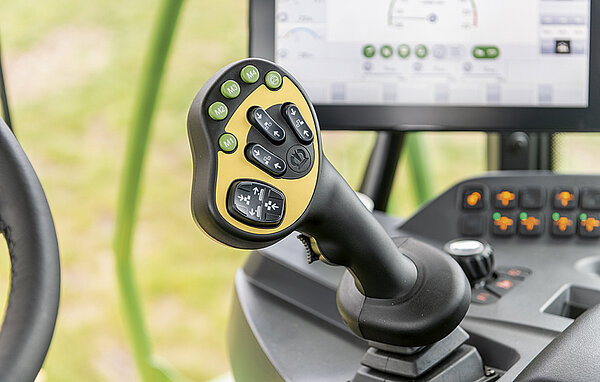

За один прием: В подлокотник водительского сиденья интегрирован эргономичный мультифункциональный рычаг. При помощи интуитивно понятных символов легко распознать функции клавиш и кнопок. С помощью джойстика вся машина управляется удобным нажатием на клавишу. Четыре программируемые клавиши повышают индивидуальный комфорт механизатора.

Рабочее место механизатора: Входящее в дополнительную комплектацию сиденье Activo Premium вентилируется и подогревается. С него имеется хороший доступ ко всем органам управления. Даже на протяжении долгих рабочих дней обеспечивается работа без усталости. Под заказ 8 или 10-дюймовый терминал управления X-Touch с сенсорным экраном обрабатывает все важные эксплуатационные параметры, которые ясно отображаются на цветном дисплее с высоким разрешением. Кроме того, на машине можно произвести многие настройки. В стандартную комплектацию входит камера заднего вида с монитором, так что механизатор имеет оптимальный обзор всей машины.

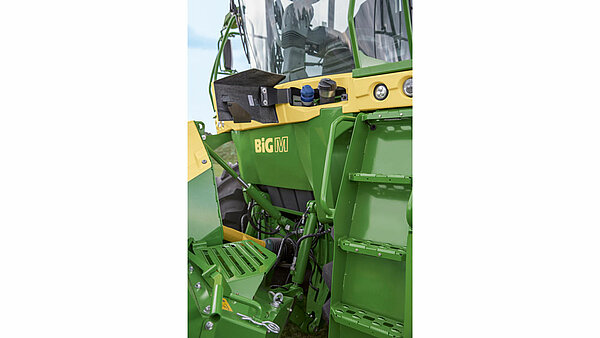

Удобная лестница: В кабину можно забраться не только с левой стороны, но и с правой по лестнице. Также удобно проводить чистку правой стороны кабины. Поставляемые под заказ интегрированные в подножки светодиодные лампы обеспечивают даже в темноте надежный подъем и спускание по лестнице.

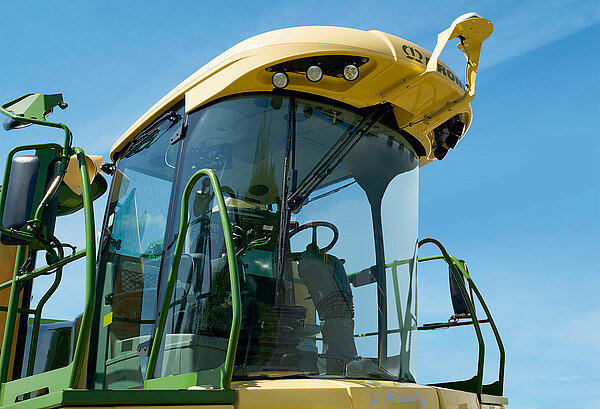

Всё в поле зрения: Кабина BiG M предоставляет отличный обзор на все элементы машины благодаря своим большим стеклам и узким стойкам. Двойное днище снижает шум на рабочем месте. Таким образом, даже в темноте не теряется обзор. Имеется мощное освещение, а в дополнительной комплектации со светодиодными фарами на крыше кабины и в боковых защитах.

• „Автоматическая централизованная смазка контролируется датчиком
• „Периодичность технического обслуживания каждые 1000 часов эксплуатации или через один год
• „Оптимальная доступность через широко открывающиеся щитки
• „Много места для размещения инструментов и мелких деталей
• „Большие баки - 780 л для дизельного топлива и 80 л для мочевины

BiG M 450 оснащена многими вещами, которые облегчают техническое обслуживание и снижает необходимые временные затраты на них. Контролируемая датчиком централизованная система обеспечивает большинство точек смазки.

Удобство обслуживания: При замене ножей режущие элементы легко доступны, так как передний щиток вместе с фартуком может откидываться вверх.

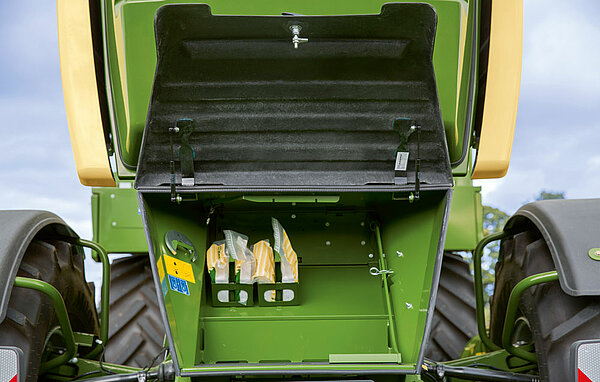

Большое отделение для хранения: В задней части BiG M имеется большое отделение. Здесь размещаются два съемных кронштейна режущих элементов и ключ для ножей. К тому же, там есть еще место для ящика с инструментами.

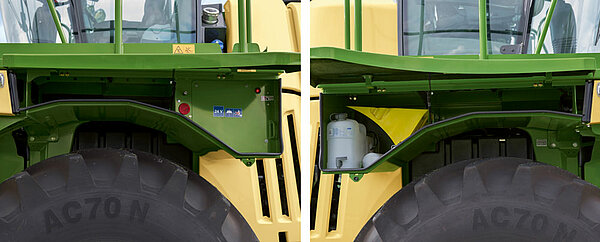

Огромное пространство для хранения: Между платформой кабины и обоими передними колесами за открываемыми боковыми щитками находятся два отделения. Над левым передним колесом находится отделение аккумулятора и главный выключатель, рядом слева – место для мелких деталей. В отделении над передним колесом по направлению движения справа находится вода для стеклоомывателей и мытья рук, а рядом имеется место для противооткатных упоров для колес и других мелких деталей.

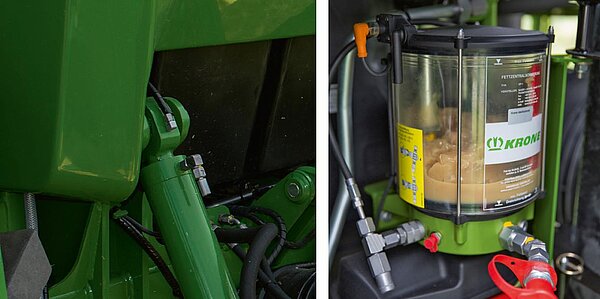

Центральная смазка: Большинство точек смазки обеспечиваются смазкой через автоматическую центральную систему. Она контролируется одним датчиком и обеспечивает оптимальную смазку машины.

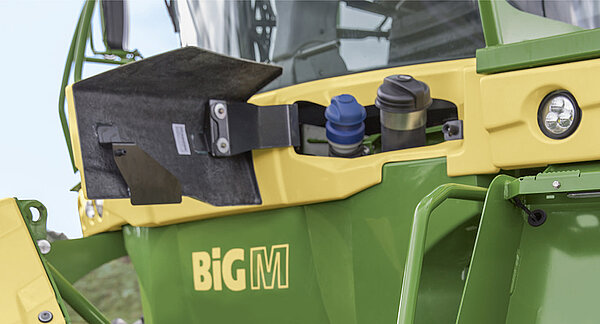

Достаточно топлива: Благодаря объему 780 л дизельного топлива и 80 л мочевины BiG M нужны лишь редкие перерывы на заправку. Заливные горловины обоих баков имеют удобный и надежный доступ посредством лестницы к кабине и подножки.

Техническое обслуживание двигателя: Благодаря большому и широко открывающемуся капоту доступ к двигателю очень хороший. Это облегчает техническое обслуживание и контроль двигателя. Для него установлены длительные интервалы технического обслуживания – 1000 часов эксплуатации или один год.

• „KRONE GPS Guidance и SectionControl для облегчения работы водителя
• „Полозья для высокого скашивания свыше 90 мм
• „Комплект для переооборудования к мульчирующему агрегату с шириной захвата 9,2 м
• „Светодиодный пакет для 360° освещения

Дополнительно KRONE предлагает Вам другие варианты специальной оснастки, которые Вы можете заказать непосредственно на заводе. Таким образом Вы повышаете комфорт и делаете работу более приятной.

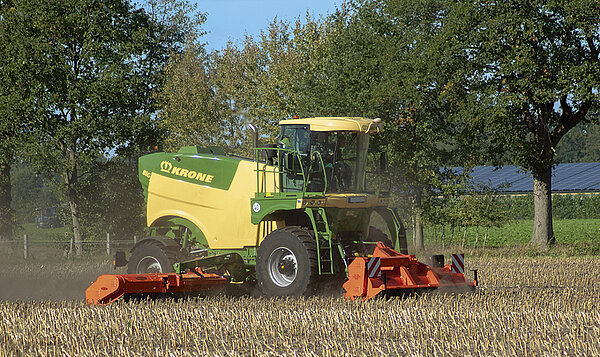

Переоборудование в мульчирующую косилку: С помощью комплекта для переоборудования в мульчирующую косилку «Perfect TriGant» BiG M становится комфортной самоходной мульчирующей машиной с рабочей шириной захвата 9,20 м. Опорное давление трех мульчирующих секций регулируется гидравлически из кабины и обеспечивает оптимальное копирование рельефа почвы. Продажей и сервисным обслуживанием занимается фирма Van Wamel B.V. (тел. +31 (0) 48759244).

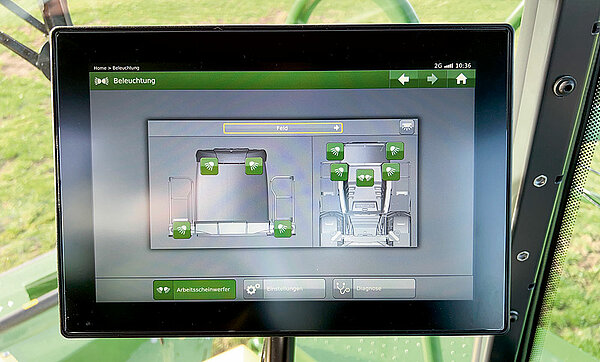

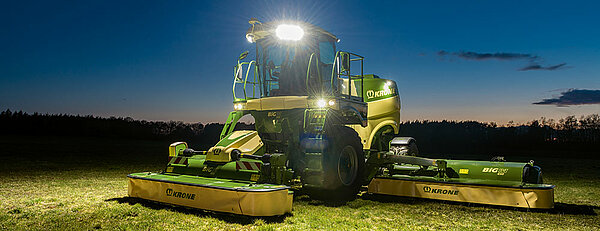

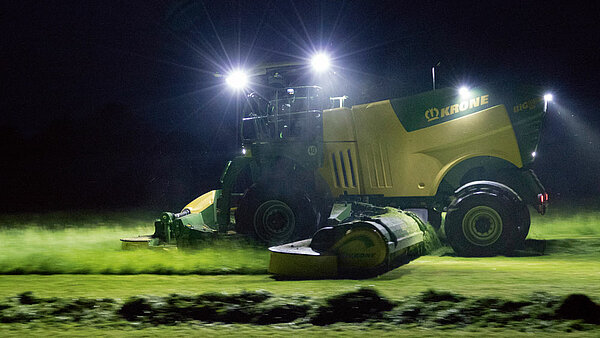

Круговое освещение: Опциональные светодиодные рабочие фары с освещением на 360° превращают ночь в день. Поставляемая под заказ осветительная система для лестницы и технического обслуживания значительно облегчает работу при плохом освещении.

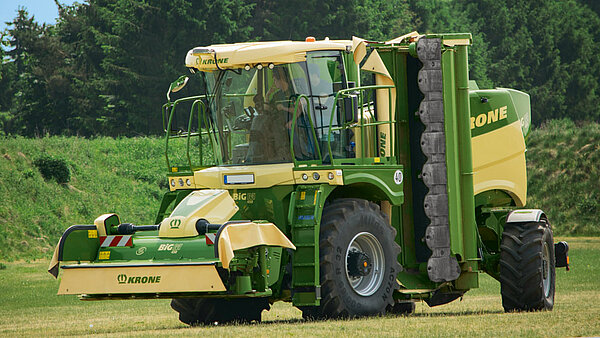

Гидравлическая система поднятия: Путем поднятия боковых защит обеспечивается, чтобы машина для движения по дороге имела ширину 3 м. В качестве опции боковые защиты трех косилок могут подниматься гидравлической системой.

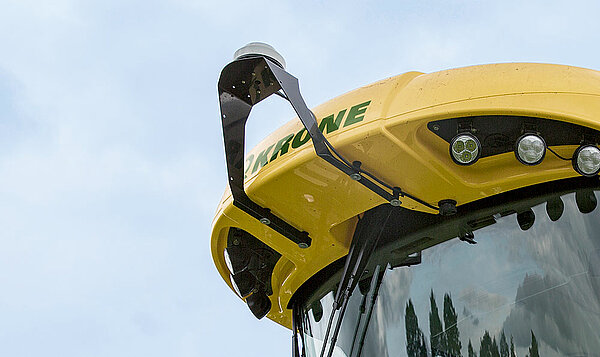

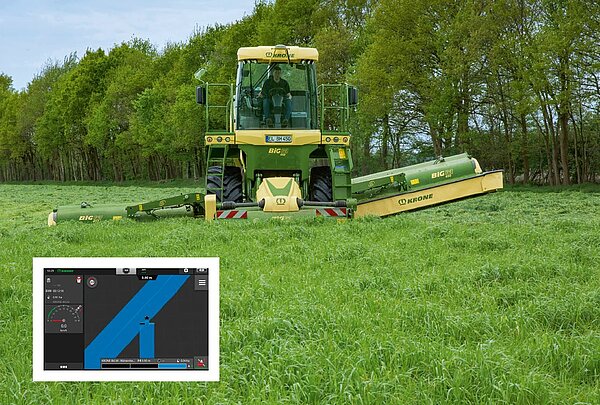

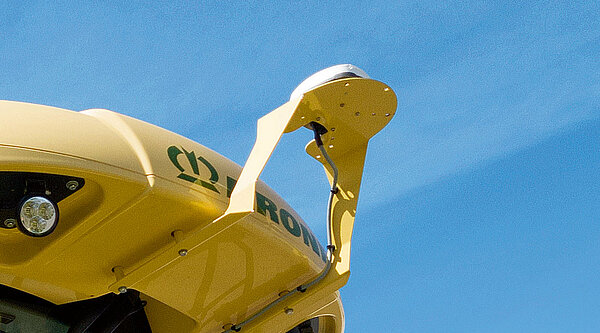

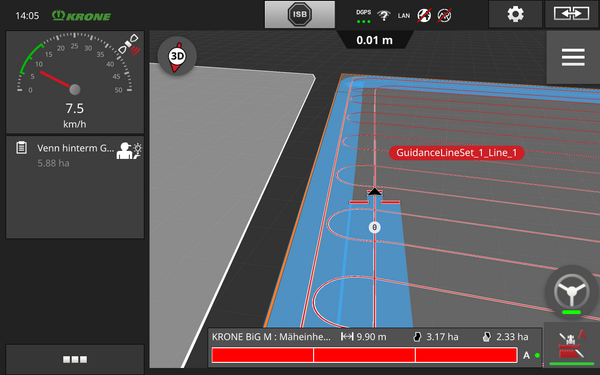

Автоматическое управление: Оснащенный системой GPS-навигации KRONE BiG M 450 может удобно и надежно управляться автопилотом. Благодаря этому автоматическому управлению и получаемым GPS приемником корректирующим сигналам BiG M может ехать точно по колее с минимальным перекрытием обрабатываемой площади (рис. слева). Таким образом, машина всегда использует полную ширину захвата и работает с максимальной эффективностью. С помощью системы SectionControl отдельные косилки автоматически поднимаются на поворотах и разворотной полосе и опускаются обратно в рабочее положение (рис. справа). Таким образом, удается избежать многократной обработки скошенной массы для улучшения качества корма и значительно снизить нагрузку на механизатора.
